Objectif de l'activité Maîtriser la création de réseaux et sous-réseaux en simulant le comportement des paquets de données avec le logiciel Filius.
🔧 Approche du logiciel Filius

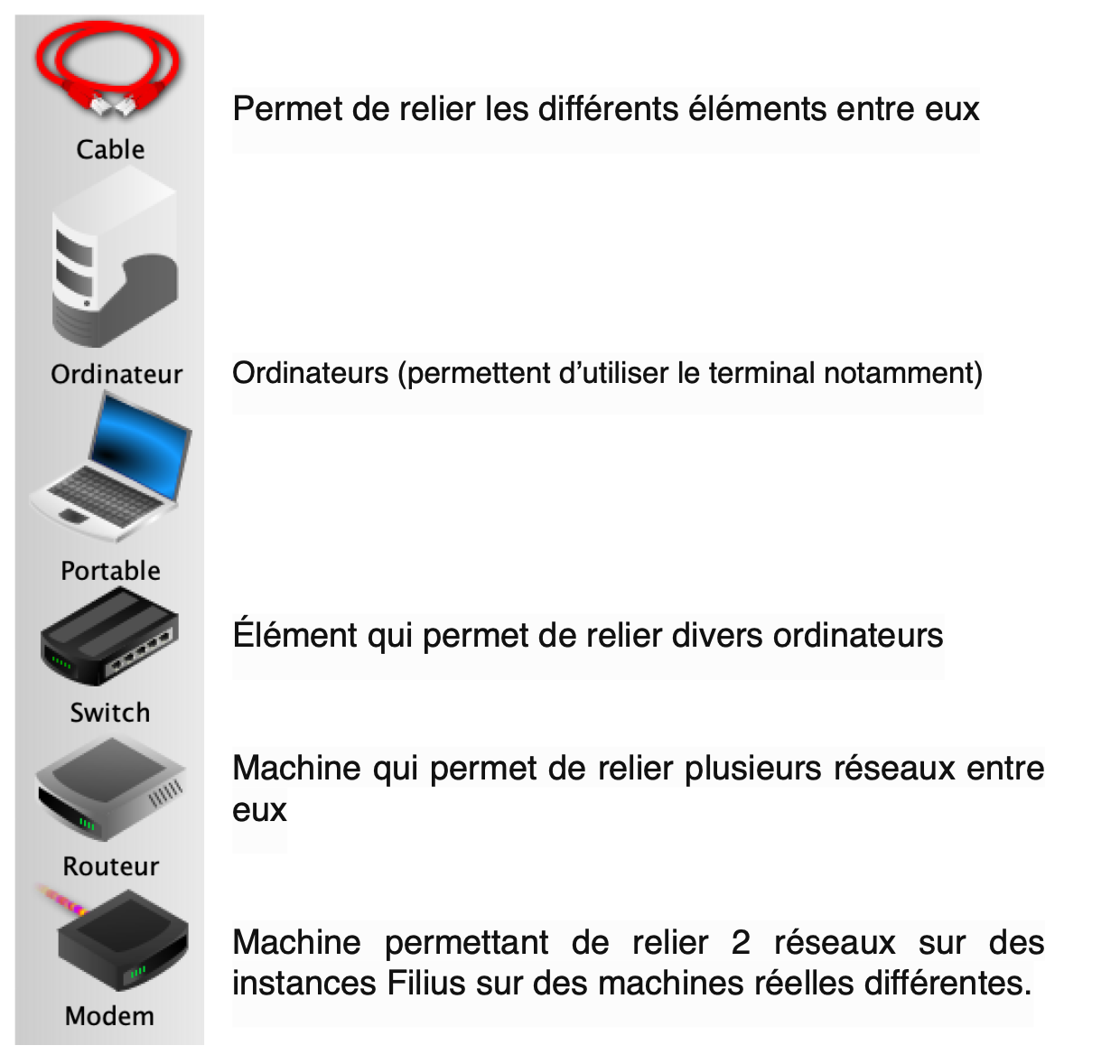

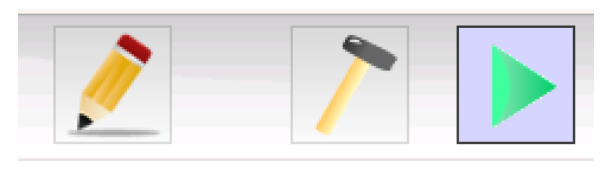

Le logiciel Filius possède 3 modes de fonctionnement :
✏️ Annotation
Permet d'annoter le schéma réseau pour une meilleure compréhension.
🔨 Construction
Permet d'ajouter des éléments (ordinateurs, routeurs, câbles) sur le schéma.
▶️ Lecture
Permet d'utiliser la simulation pour étudier les échanges de données en temps réel.

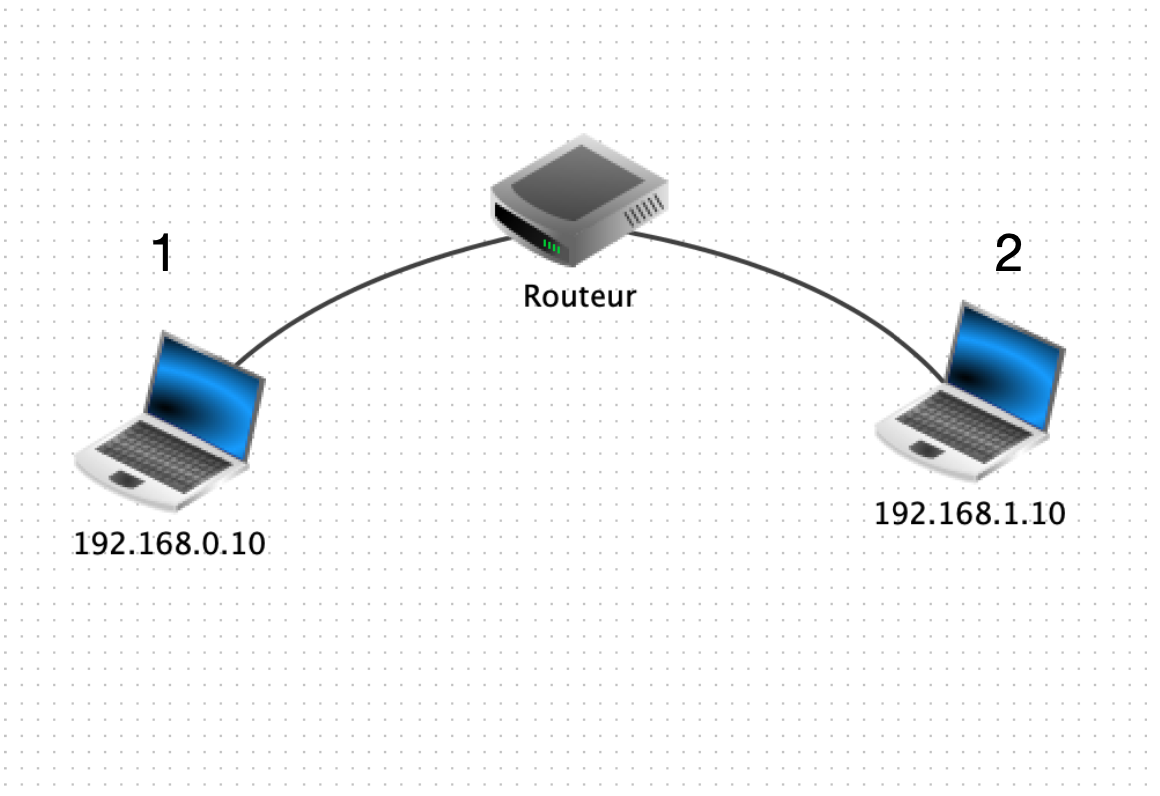

🏗️ Construction d'un réseau simple
- Quels sont les éléments de ce réseau ?
- À quoi sert le routeur dans cette configuration ?
- Dans quels réseaux sont les ordinateurs 1 et 2 ? (Indication : pour les 2 réseaux, la partie réseau est définie sur 3 octets)
🚀 Un réseau plus étoffé

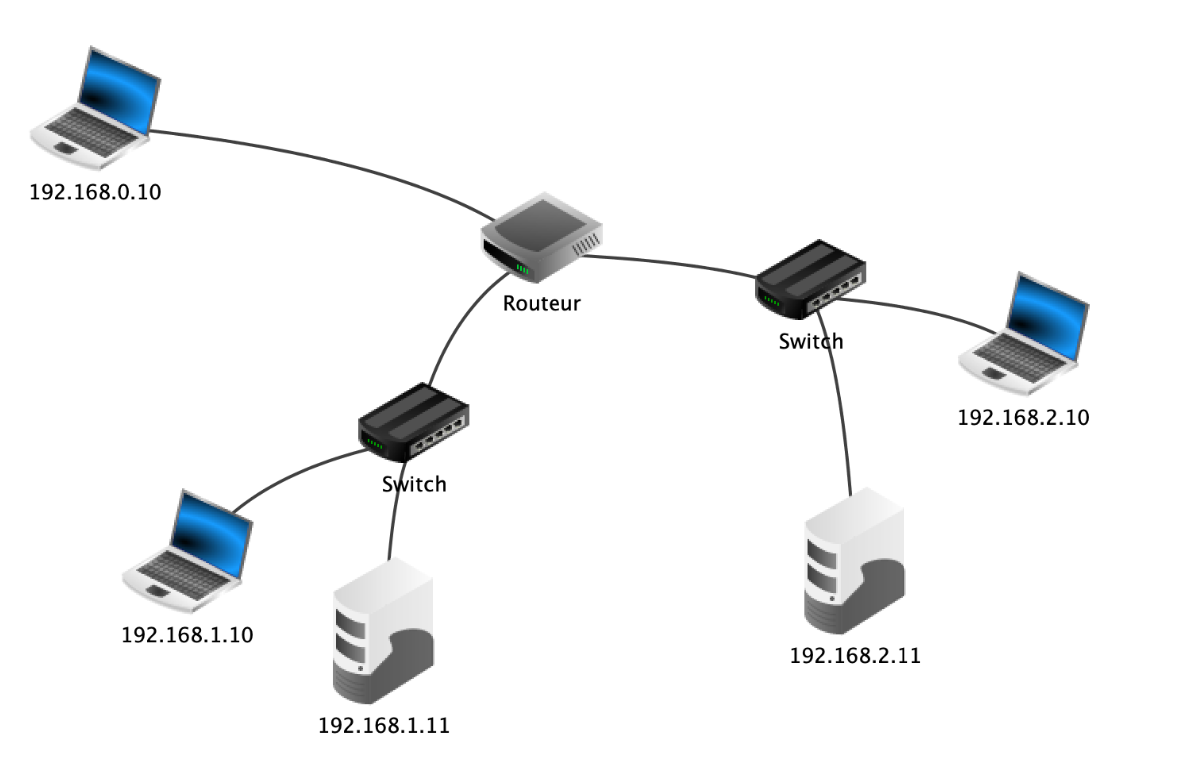

Évolution Après avoir compris le fonctionnement de base de Filius, nous allons maintenant étoffer le réseau précédent pour une configuration plus complexe.
- À quelle propriété du routeur faut-il veiller pour réaliser ce schéma ?
- Réaliser le schéma ci-dessus en utilisant le mode construction de Filius.
Objectif pratique Cette activité vous permettra de comprendre concrètement comment les routeurs interconnectent différents réseaux et gèrent le routage des paquets de données.
